Colocar follow me home automático

[JPimpao01]

Como alguns sabem eu já coloquei o follow me home automático no meu carro seguindo algumas das indicações do tópico do luisinho:

viewtopic.php?t=22761

ficou com este resultado:
[youtube]http://www.youtube.com/watch?v=uTBemk1tWBo[/youtube]

Entretanto como fiquem convencido que podia ir mais além, comecei em pensar como fazer para acender mais luzes :think :think :think

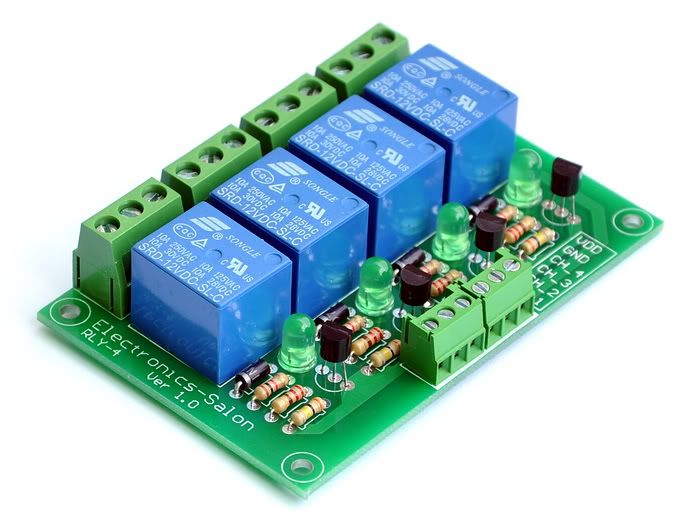

então adquiri este módulo:

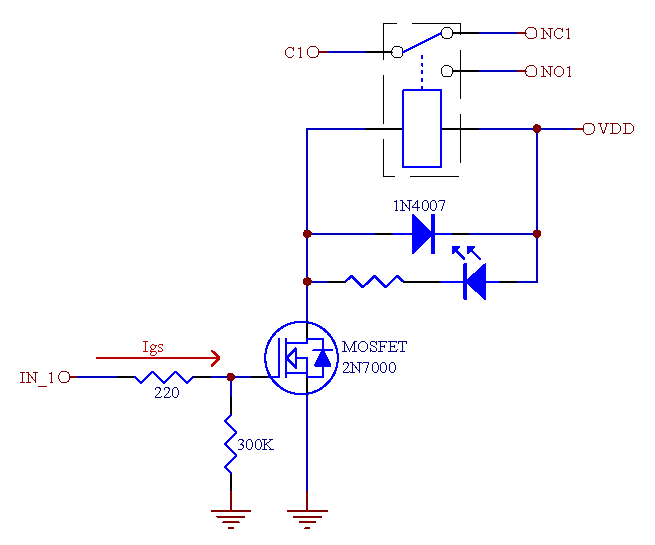

com este esquema electrico


qual é ideia?!

ligando ao C1 a luz que vem do "plafonier" o famoso fio vermelho e azul e no NC1 o que sai para os mínimos, na minha ideia ligar-se iam os mínimos da frente. Teriamos que ter diodos em separado para cada um deles. De seguida colaríamos pequenos "switch's" para que se podesse escolher quais as luzes que queriamos que acendenssem aquando da abertura do carro.

ligando ao C2 a luz que vem do "plafonier" o famoso fio vermelho e azul e no NC2 o que sai para os mínimos, na minha ideia ligar-se iam todos os faróis de nevoeiro da frente. Teriamos que ter diodos em separado para cada um deles. De seguida colaríamos pequenos "switch's" para que se podesse escolher quais as luzes que queriamos que acendenssem aquando da abertura do carro.

ligando ao C3 a luz que vem do "plafonier" o famoso fio vermelho e azul e no NC3 o que sai para os mínimos, na minha ideia ligar-se iam todos os mínimos e luzes de matrícula traseiros. Teriamos que ter diodos em separado para cada um deles. De seguida colaríamos pequenos "switch's" para que se podesse escolher quais as luzes que queriamos que acendenssem aquando da abertura do carro.


ligando ao C4 alimentação 12v permanente e no NO4 só os angels seria para fazer os DRL, claro com mais um diodo.

Na minha opinião seria prudente à saída da NC1 e NO2, meter um fusível de protecção ao módulo de luzes, por forma a evitar qualquer descarga inadevertida.

Ao VDD seria ligado o fio de ignição o famoso violeta e branco e ao GND o de massa.

Esta seria a minha ideia, já tenho uma lista da cor dos fios, etc... mas não a tenho agora aqui

Digam de vossa justiça

PS - este post vai sendo actualizado à medida que for sendo necessário!

[Crow]

http://cgi.ebay.de/COMING-HOME-FOLLOW-M ... beh%C3%B6r

Esquece o fios do plafonier e trabalha com impulso do fecho central. Qdo fechas ligas o que queres e quando abres ligas outra coisa diferente se assim o entenderes.

E com sensor de luz. Assim durante o dia aquela engenhoca não se mete a gastar Bat à toa.

[mlg]

e não tens aquele problema de ao abrir a porta acender os angels, não funciona mt bem é para quem têm balastros de xenon do chinoca não é Crow ? :lol1

[JPimpao01]

e não tens aquele problema de ao abrir a porta acender os angels,

Se vires o vídeo o meu não faz isso

Crow, vou analisar isso.... mas já montaram algum, como funciona a geringonça ao certo?

[Crow]

Sim, trabalhar com xenon do chinoca é que não dá.

Basicamente usa um relé de potencia para ligares o que entenderes durante um periodo de tempo configuravel.

Esse relé atraca consoante o sinal de abrir ou de fechar. Pode trabalhar com positivo ou negativo consoante os carros.

Vais buscar sinal do fecho central e interrompes os circuitos dos dispositivos que queres ligar pelo modulo.

A fechar pode dar mais jeito uma luz forte. Para teres iluminação ao afastares-te do carro. Enquanto que a abrir podes querer uma luz pro "cenário" tipo angel.

[Silvio Brites]

boas amigos
sera k com estas ideias dava para por os retrovisores a abrir e fechar com o fecho centralizado???
ab..

[HEAVYLIFT]

boas amigos
sera k com estas ideias dava para por os retrovisores a abrir e fechar com o fecho centralizado???
ab..

isso é que era, pk tb to a receber uns espelhos m3 com auto fold, e o carro n tem auto fold, ia ter k inventar um botao (sorry plo oftopic)

vi o video .. mas nem liguei a mod so fikei :::m5..baba..:::

[JPimpao01]

Isso dá para codificar com o DIS, isto se tiverem os módulo todos originais, para fazer isso... no meu ainda não tive paciência de fazer :wall :wall :wall :wall

[HEAVYLIFT]

Isso dá para codificar com o DIS, isto se tiverem os módulo todos originais, para fazer isso... no meu ainda não tive paciência de fazer :wall :wall :wall :wall

isso que dizer que se formos a BMW eles conseguem programar o carro de maneira que fique a fazer auto-fold? isto pk sozinho n tenho capacidades nenhuma nessa area.. :humm

[JPimpao01]

Se tiveres já espelhos com fold eléctrico de origem, sim conseguem meter isso a funcionar, funciona do mesmo modo de fechar os vidros.

[HEAVYLIFT]

Se tiveres já espelhos com fold eléctrico de origem, sim conseguem meter isso a funcionar, funciona do mesmo modo de fechar os vidros.

nao n tenho! penso que se tivesse, n era preciso programar nada! era so fazer o retrofit, plug&play!

penso que estas a falar de abrir ou fechar com comando( visto e com tda a razao, que é a tematica da thread..) eu tava so a flr de fazer actuar o auto-fold com o desligar ou ligar do carro, sem botoes!
mais uma x peço desculpa pelo thread-jack.. e podes apagar estes posts laterais tds! :fixe

[BMW_blue]

boas,
tambem montei um kit desses na minha, so que ligado aos farois de nevoeiro, quando abre ou fecha portas acende os farois de nevoeiro e o minimos de tras, acende tambem os stops para ter mais intensidade de luz na traseira.
quando tirar fotos posto

[gilspeso]

nao consigo por essa treta na minha e61 de 2005....no idrive ate ve home lights e day lights mas nada disso funciona...troquei os minimos por leds brancos e se fechar o carro com eles ligados eles simplesmente nao se apagam.....
