A pedido de alguns membros fui à procura de um tutorial para a montagem do cruise control, nos e36 versão gasolina.
Este tutorial é importado de um fórum francês. Podera haver alguns erros ou deficiências de tradução (feita por mim), se quiseres corrigir ou acrescentar alguma coisa estão à vontade.
Fica aqui o link do tópico original:
http://passionbmw.vraiforum.com/t7679-T ... nuelle.htm
As peças a adquirir variam de modelo para modelo, motor de 6 ou 4 cilindros, caixa manual ou automática.
Podem encontrar a lista de peças especificas ao vosso veiculo aqui:
http://www.realoem.com/bmw/
A montagem aqui apresentada é para modelos 6 cilindros com caixa manual.
1) Basicamente tem que comprar:

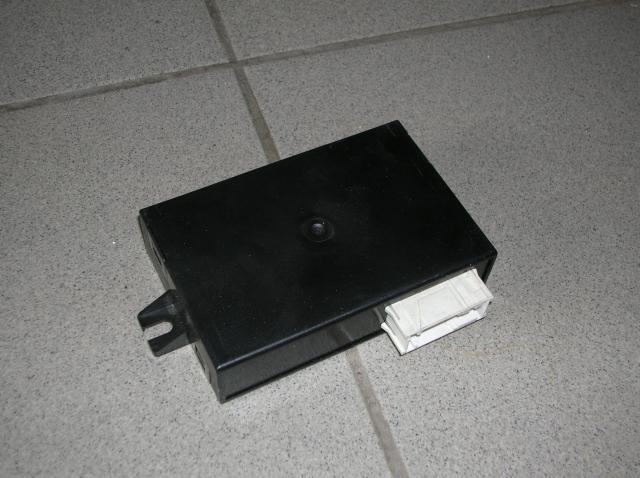

o modulo do cruise control

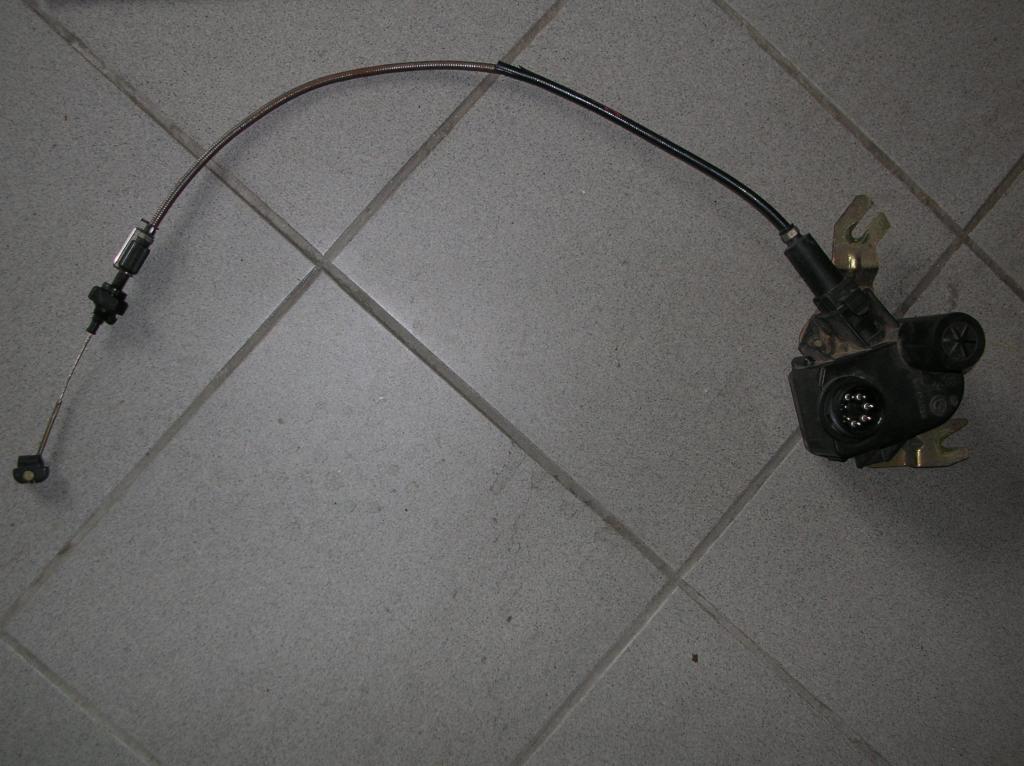

o cabo bowden + o actuador + o suporte:

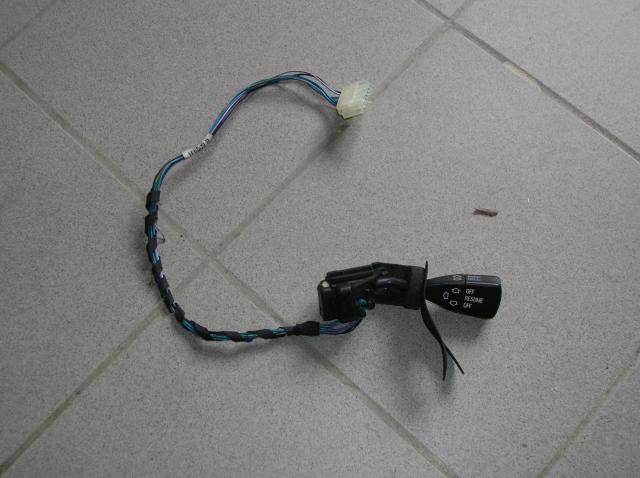

O interruptor:

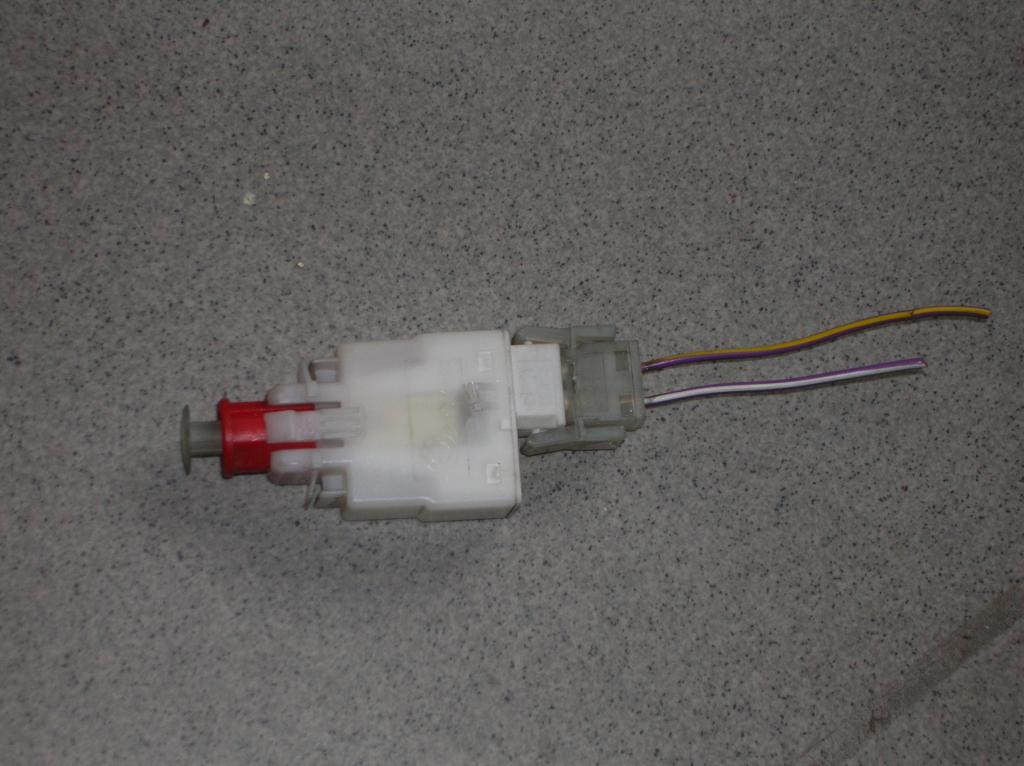

O interruptor do pedal de embraiagem:

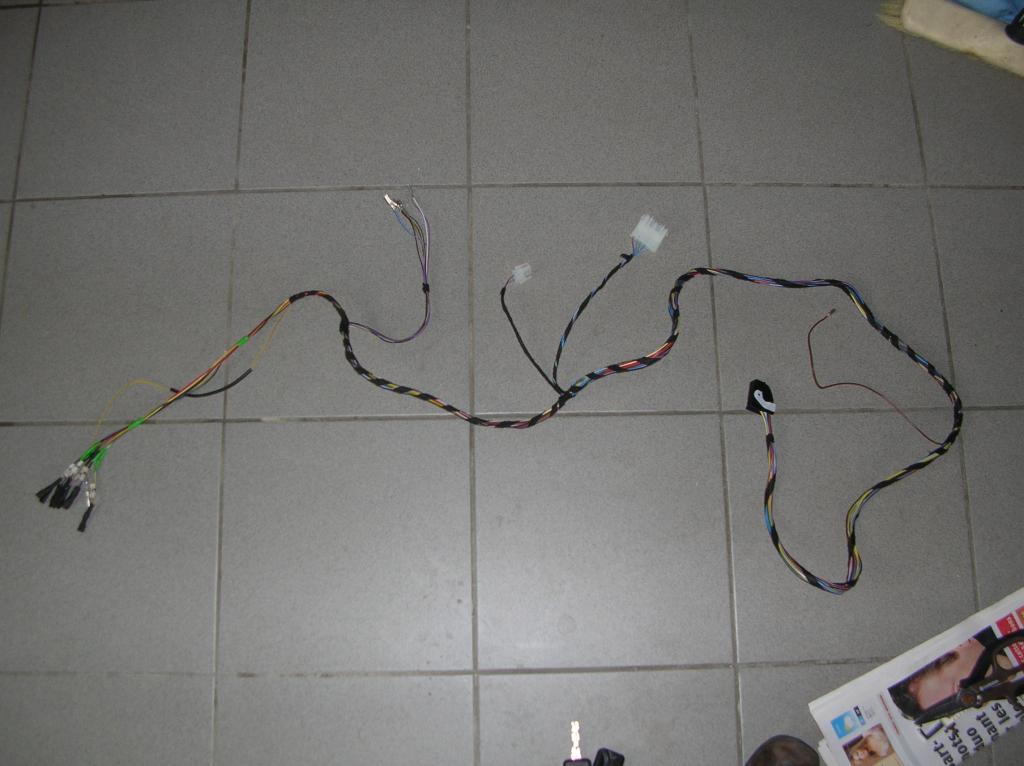

O chicote de cabos:

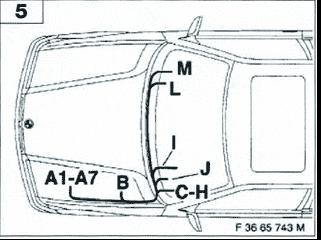

Vista geral de montagem do cabo:
Todas estas peças encontram-se facilmente no ebay.us a muito bom preço.
2) preparativos

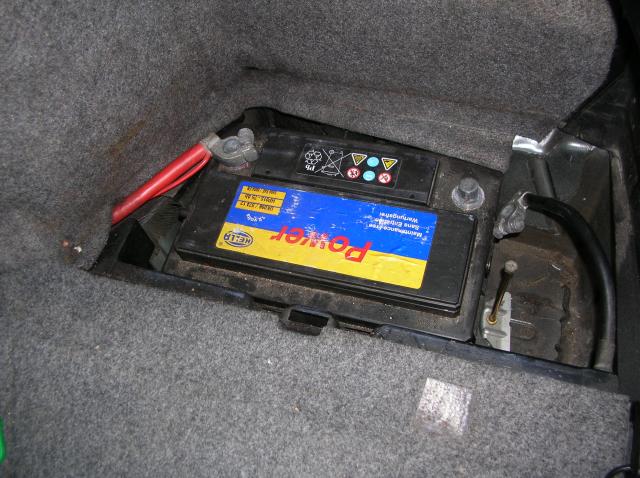

Desligar a bateria

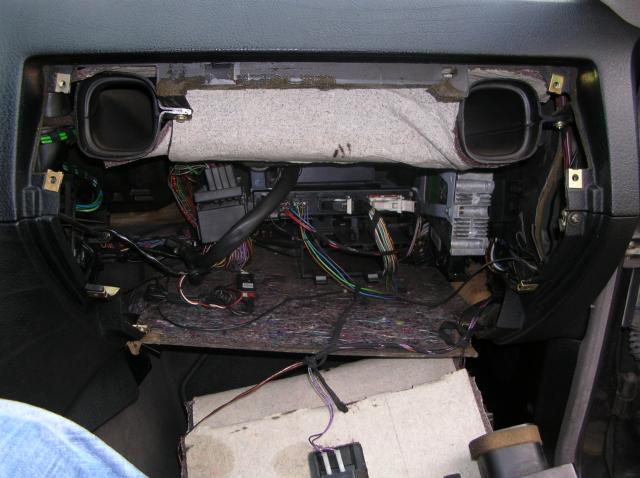

Desmontar o porta luvas
Desmontar as forras por debaixo do volante:
Desmontar a caixa dos fusíveis, 4 parafusos Torx 10:

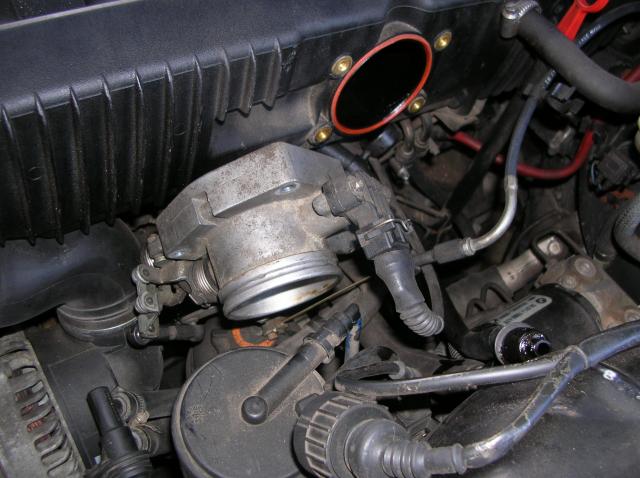

3) Desmontar a caixa do filtro de ar, as borboletas:

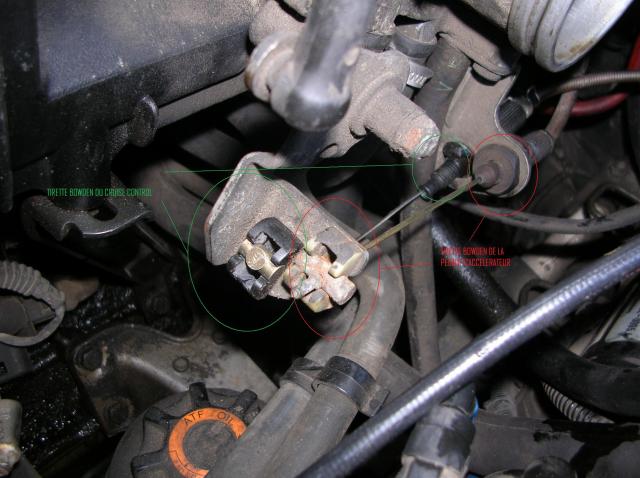

Montagem do cabo e sistema Bowden:

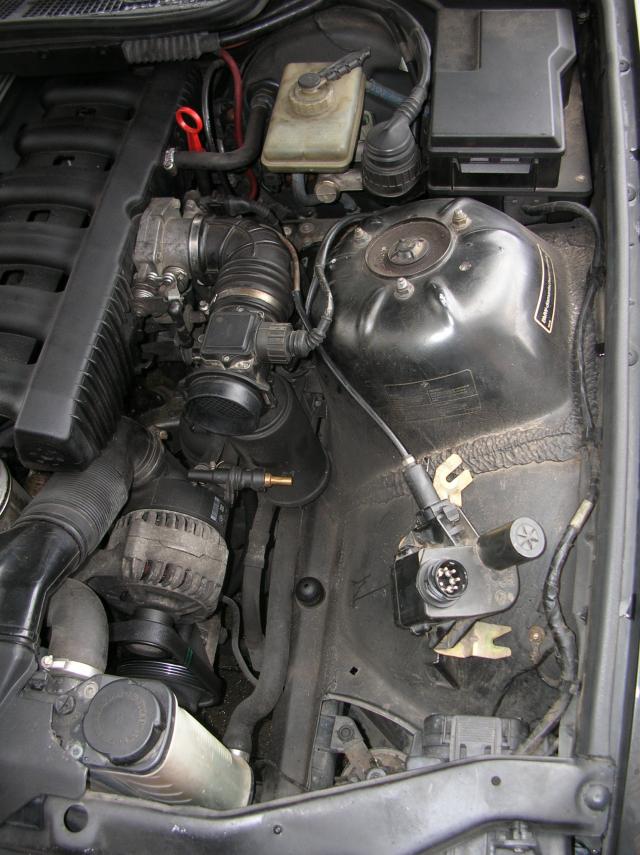

Montar o actuador no sitio da caixa do filtro de ar:

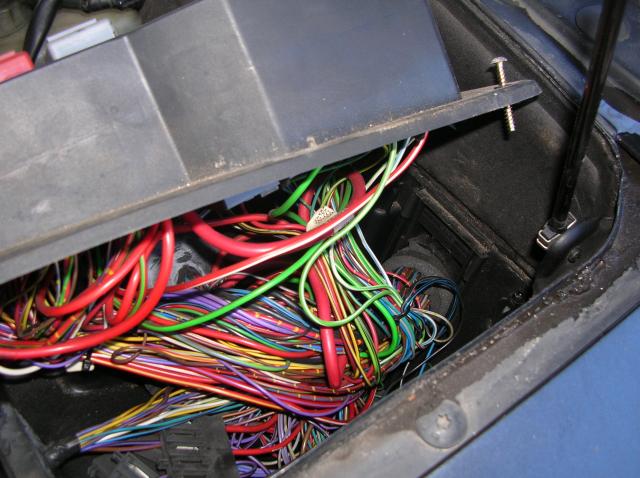

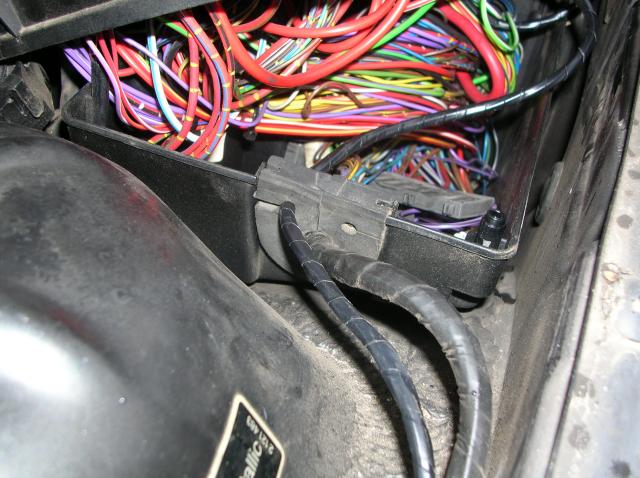

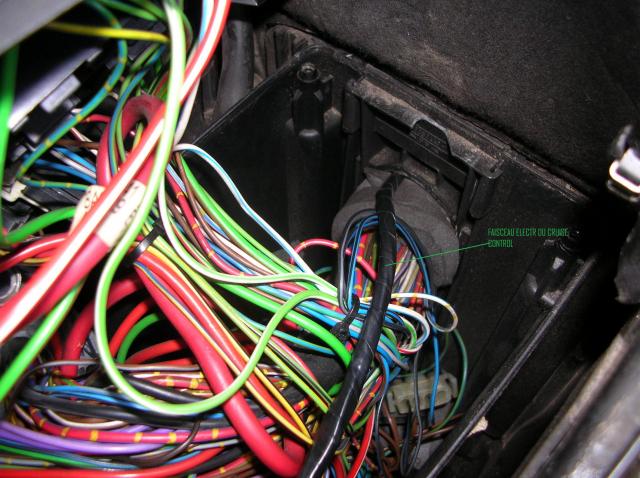

Passar o chicote de cabos do exterior para o interior do carro pelo buraco por detrás da caixa dos fusíveis:
Passar o cabo para fora da caixa de fusíveis:

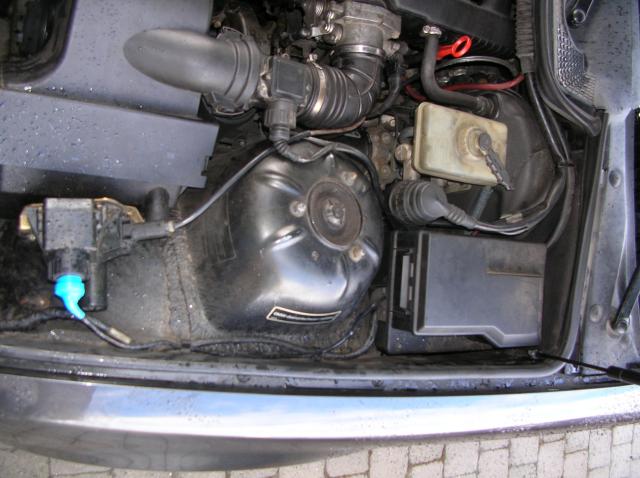

ligar o cabo ao actuador, (ficha de 7 pinos), em azul
O trabalho debaixo do capo esta concluído.
4) Montagem do interruptor.

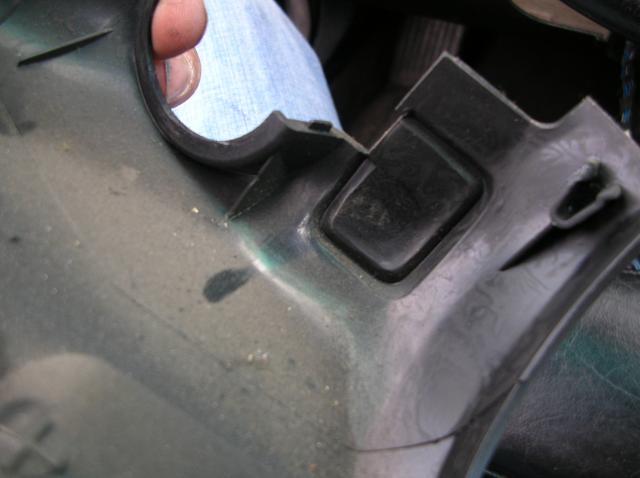

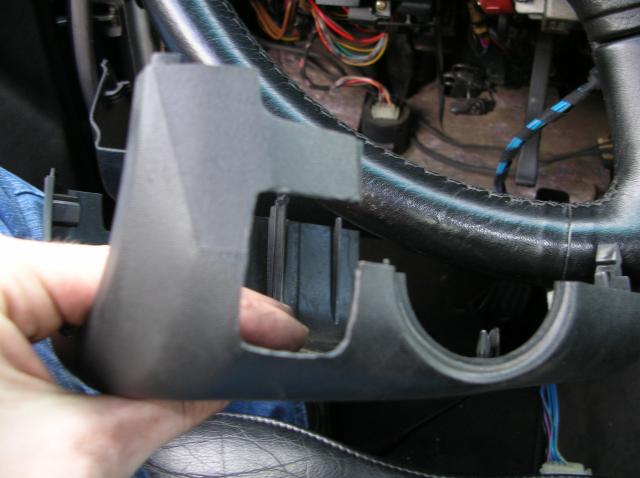

Cortar a forra do volante seguindo a linha

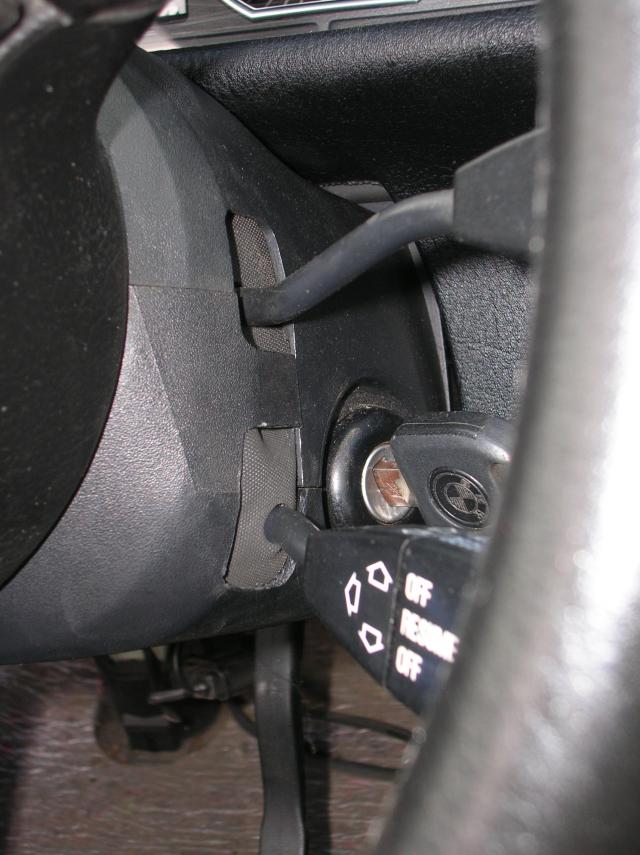

Encaixar o interruptor no sitio previsto para ele (debaixo do manipulo das escovas)
5) Montagem do modulo do cruise control

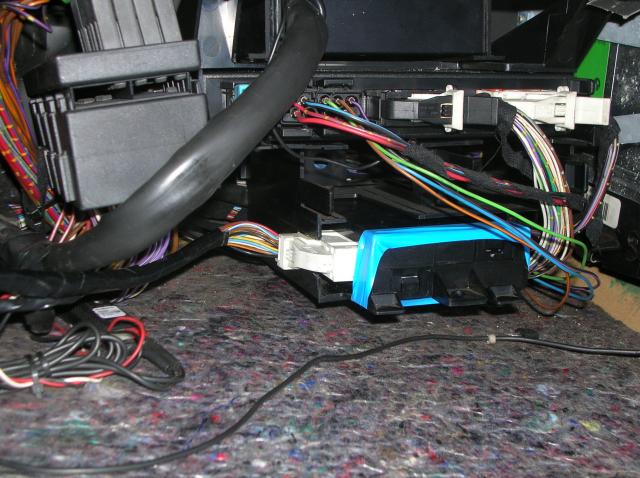

Esse modulo é para por por detrás do porta luvas, por cima do ZKE, existe um sitio previsto para o efeito.
No caso da foto, esse sitio já esta ocupado pelo modulo do alarme, pelo que o modulo do cruise control foi fixado por debaixo do ZKE.
Agora basta passar o chicote de cabos desde a coluna de direcção, por detras do bloco de ventilação e liga-lo ao modulo do cruise control.
6) ligar o interruptor de embraiagem

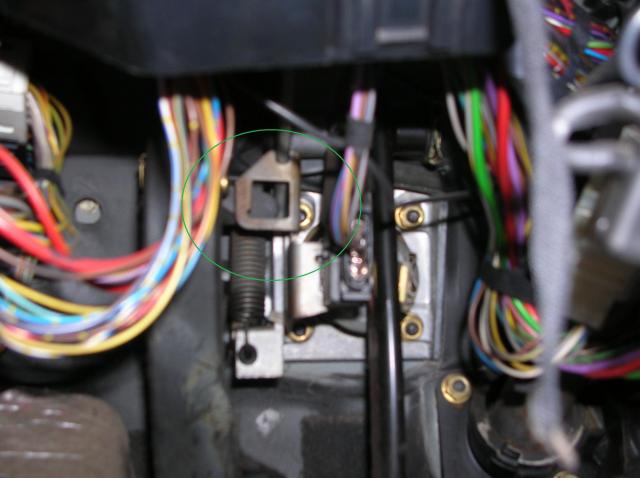

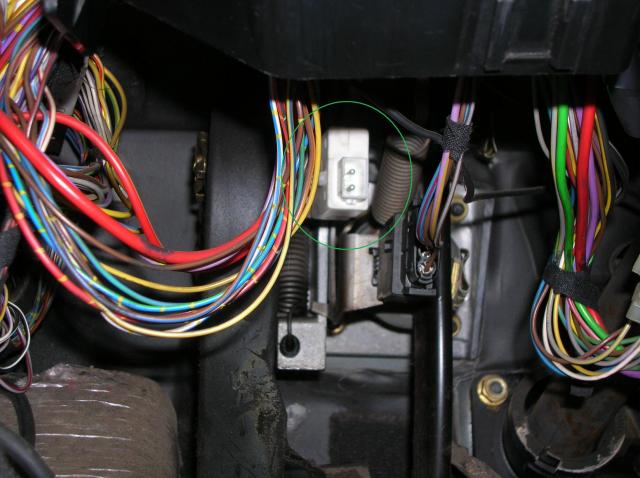

Existe um sitio previsto para o efeito logo por cima do pedal, é só encaixar:
7) ligações restantes do chicote de cabos
Nesta fase da montagem, já esta ligado ao modulo do cruise control e ao actuador (lado do motor).

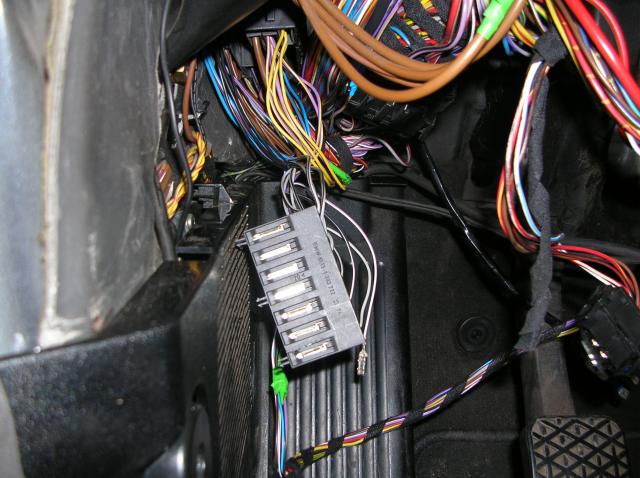

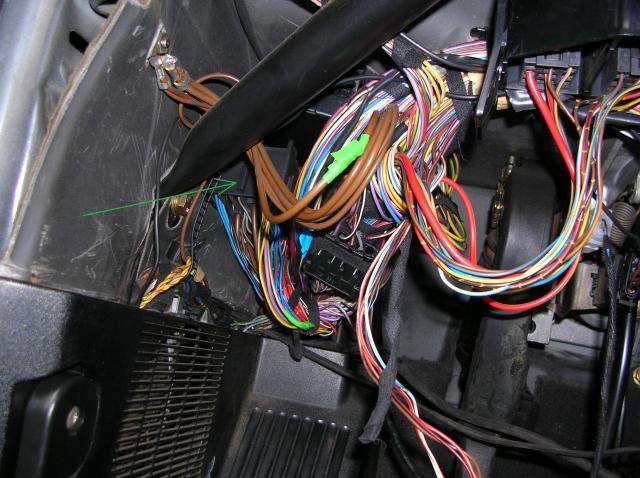

Falta ligar na ficha ao lado do modulo do cruise control (atrás do porta luvas)
http://passionbmw.vraiforum.com/image/4 ... 6d.jpg.htm
Voltar a montar o porta luvas
Ligar a ficha do interruptor (manipulo)

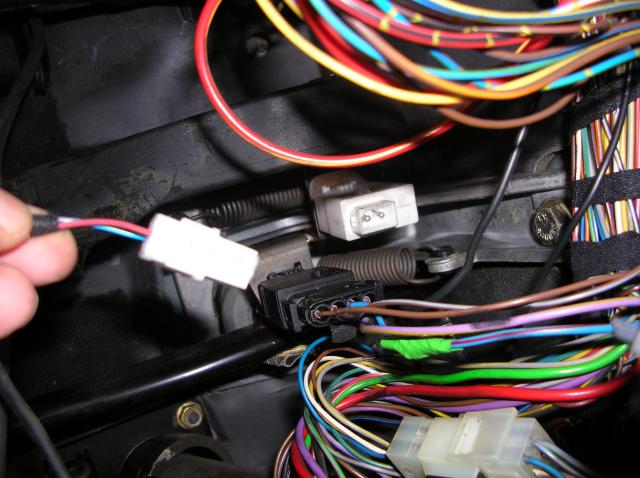

e o interrupto da embraiagem:
Nesta fase sobram 8 fios (do chicote de cabos), localizar os fios, castanho/preto e castanho/amarelo, e isola-los, servem para veiculos com caixa automatica.

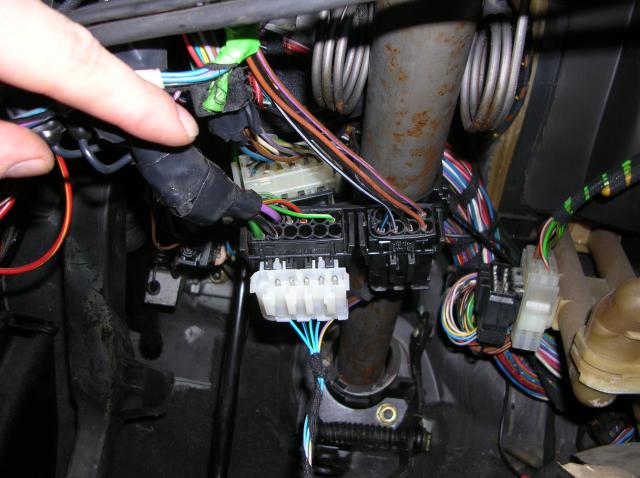

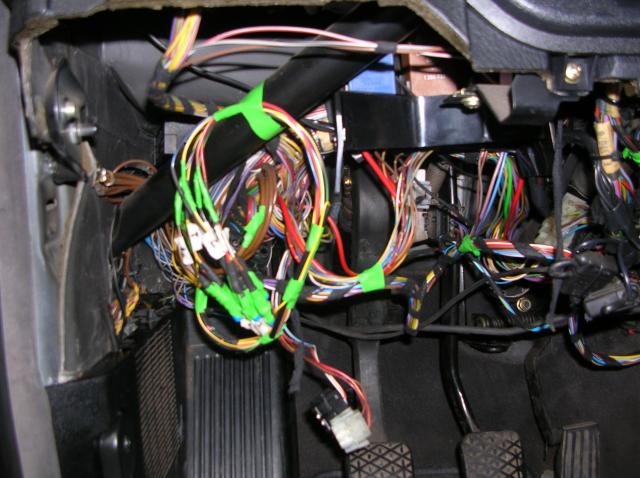

Ligar os 6 fios que sobram na ficha perto da coluna de direcção:
Atar convenientemente o chicote de cabo a outros elementos, para não ficar solto:
Regular o sistema Bowden conforme as instruções de montagem.9) Por fim, o sistema cruise control precisa de ser codificado para funcionar conforme as instruções. (DIS)
Espero que seja útil a muita gente.
Como compreendem não vou poder ajudar muito mais para além do que esta aqui, eu não fiz esta montagem, limitei me a traduzi-la.
